張弛1,2 王昶1 王芳1 豆寶娟1
（1.天津科技大學 海洋科學與工程學院，天津 300457；2.赤峰市環境科學研究院，內蒙古024000)
中圖分類號：X505 文獻標識碼：A 文章編號：1003-2738（2011）11-0276-02
摘要：根據進出水水質和當?shù)貙?shí)際，對污水處理的預處理、一級處理、二級處理和深度處理等幾個工藝進行比選，寧城興汐污水處理廠確定采用“水解酸化＋CAST工藝+混凝沉淀過濾”工藝作為本工程的實施方案，并給出污水處理的流程。
關鍵詞：污水處理；工藝方案；比選
引言
寧城興汐污水處理廠是赤峰市寧城經濟開發區的一個環境保護項目，它的建設將有利于人民的身體健康和生活條件及周圍環境的改善。根據我國國情和寧城當?shù)氐臈l
件，提高污水處理率、解決污水處理問題的關鍵在于污水處理工藝的選擇[1]。污水處理廠的工藝選擇應根據進水水質、出水要求、污水廠規模、污泥處置方法及
當?shù)販囟?、工程地質等因素綜合考慮后確定[2]。污水處理工藝一般包括預處理、一級處理和二級處理、深度處理幾個密切相關的階段。本工程污水經過處理后達
到一級A排放標準后方可排放，所以必須對各階段的一些工藝進行比較。
一、處理工藝比選
（一）預處理。
預處理就是在一級處理之前去除污水中大塊的呈懸浮狀或漂浮狀態的污物、砂礫等，以確保處理系統安全運行。預處理通常包括粗、細格柵、普通沉砂池、曝氣沉砂
池、旋流式沉砂池等工藝。由于旋流沉砂池利用水力渦流，使泥砂和有機物分開，以達到除渣目的，該池型具有基建、運行費用低和除砂效果好等優點，故本工程擬
采用旋流沉砂池和粗、細格柵。
（二）一級處理。
一級處理主要目的是為二級處理減輕負荷，通常采用的工藝為沉淀池，對大型污水廠而言，初次沉淀池非常廣泛。在小規模污水處理廠，根據處理方式的不同可以省
去初次沉淀池，例如序批間歇式活性污泥法（SBR）工藝。本工程由于進水BOD較低，只有200~220 mg/L，而COD的含量為500
mg/L，屬于生化性一般的污水，如果設置初沉池，過量的去除污水中的BOD，會造成污水可生化物降低的問題，不利反硝化脫氮和生物除磷的運行。因此，本
次設計考慮不采用初次沉淀池。
（三）水解酸化生物處理工藝。
本污水廠的進水與常規城市生活污水相比，生化性較差，較難處理。因此在生化處理單元前首先設置水解酸化單元對廢水進行水解酸化，提高廢水的可生化性，然后再進入生化處理單元進行處理[3]。
水解酸化工藝有兩個最為顯著的特點：其一，經過水解處理，污水中的有機物不但在數量上發生了很大變化，而且在理化性質上發生了更大變化，使污水更適宜后繼
的好氧處理，可以用較少的氣量在較短的停留時間內完成凈化；其二，這種工藝在處理污水的同時，由于污泥的停留時間較長，因此基本完成了對污泥的處理，使污
水、污泥處理一元化。水解酸化+好氧工藝作為一種污水處理工藝，在總的停留時間和能耗等方面比傳統的活性污泥法要有很大的優勢[3、4]。
（四）二級生化處理。
二級處理是污水處理廠的中心環節，污水中大部分污染物在二級處理中得到降解和去除，從而使出廠污水達到排放標準。二級處理包括各種物理化學法和各種生物處
理法[5]。但各種物理化學法，使用大量昂貴的化學藥劑和復雜的工藝過程以及較高的控制技術，不適于易生物處理的城市污水處理廠。
生物二級處理法包括：氧化塘[6]、生物濾池[7]、土地處理法[8]、傳統活性污泥法以及在傳統活性污泥法工藝基礎上發展起來的其它方法，如A/O法、AB法、SBR法、氧化溝法等。
氧化塘：占地面積大，有污染地下水的可能。生物濾池，接觸氧化濾床、生物轉盤等法：無污泥膨脹之患、維護管理方便，但占地面積大或造價昂貴，衛生條件差。
污水灌溉：也稱污水土地處理法，寧城縣沒有大面積適合污水灌溉的土地，特別是還存在目前尚未解決的污水冬灌技術問題，所以也不宜采用。
氧化溝活性污泥法：具有處理流程簡單、構筑物少，一般情況下可不建初沉池和污泥消化池，運行管理簡單，可承受水量、水質沖擊負荷，污泥量少等優點，但要求
污水溫度不低于于13℃，污水溫度低于7℃時無處理效果，特別是冬季轉刷曝氣很容易結冰[9]，本工程不予考慮。
AB工藝對BOD5、CODCr、SS、磷和氨氮的去除率一般均高于常規活性污泥法，主要缺點需設二組二沉池二套污泥回流系統，構筑物多，A段污泥產量高，給污泥處置和出路增加了難度[10]。
序批式活性污泥法（SBR法）：是二十世紀五十年代在美國開始研究，七十年代在生活污水處理中開始應用。九十年代在中國大量應用于工業及城市污水處理中。
其中間歇進水周期循環式活性污泥法（簡稱循環式活性污泥法CAST）較其它SBR法更優，具有較好的脫氮除磷效果，是改良的SBR法。
CAST工藝?yán)孟到y(tǒng)中的活性污泥來除碳、除磷和反硝化脫氮；具有活性污泥法的高效性和運轉靈活性的優點。尤其該工藝很好解決了除磷脫氮泥齡需求的矛盾。
具體的做法是在生化池的前段設置生物選擇器和缺氧區，前置反硝化，即能保證COD，NH3-N、PO43--P的去除，還對總氮有很好的去除，出水的硝態
氮含量較低[11]。
推薦本工程的二級生化處理工序采用CAST工藝。
（五）深度處理。
為使出水達到一級A標準，二級生化處理程度尚達不到該出水標準，因此需對污水廠二級生化處理的出水進行深度處理。
1.混合。
混合是混凝沉淀的前提，混合效果的好壞直接關系到后序的混凝沉淀效果。是節省投藥量的關鍵。此過程使所有膠體顆粒幾乎在瞬間完成脫穩與凝聚，故也稱初級混
凝過程。針對從本工程污水廠處理水量較小的特點，本著高效、節能的原則，本工程污水廠混合單元推薦采用管式靜態混合器。
2.絮凝。
絮凝是給水處理的最重要的工藝環節，絮凝長大過程是微小顆粒接觸碰撞的過程。絮凝效果的好壞取決于兩個因素：一是混凝劑水解后產生的高分子絡合物形成吸附
架橋的連接能力，這是由混凝劑的性質決定的；二是微小顆粒接觸碰撞的幾率和如何控制它們進行合理的有效碰撞，這是由設備的動力學條件決定的。一般的絮凝池
型式[12-14]有：穿孔旋流絮凝池、渦流絮凝池、孔室絮凝池、機械絮凝池、隔板絮凝池、折板絮凝池、網格絮凝池。
穿孔旋流絮凝池、渦流絮凝池、孔室絮凝池，優點是結構簡單，造價低，施工方便；缺點是不適合水量的變化，絮凝效果比較差，大型水廠一般不宜采用。
機械絮凝池絮凝效果好，水頭損失小，但機械設備維護管理比較復雜。
隔板絮凝池優點是絮凝效果較好，結構簡單，施工方便；缺點是容積大，水頭損失大，出水流量不易均勻分配。
目前用普遍使用的是折板絮凝池，絮凝效果好，絮凝時間短，構造簡單，施工方便，維修簡單，運行費用低，對原水水量和水質變化的適應性較強，絮凝效果穩定。
網格絮凝池是應用紊流理論的絮凝池，由于池高適當，可與斜管沉淀池、斜板沉淀池、小間距斜板沉淀池合建。網格絮凝池由多格豎井串聯而成，絮凝所需時間較
短。絮凝池分成許多方格，進水水流順序從一格流向下一格，上下交錯流動，直至出口。一般在全池或全池的前三分之二分格內，水平放置網格箱。通過網格的空隙
時，水流收縮，過網孔后水流擴大，形成良好絮凝條件。
本項目采用網格絮凝池。
3.沉淀。
沉淀設備是水處理工藝中絮凝體與水分離的最重要環節，其設備運行狀況直接影響了出水水質。沉淀池型式有：平流沉淀池、脈沖澄清池、高密度澄清池、斜管沉淀池、斜板沉淀池。
平流沉淀池[15]對水質、水量變化大的沖擊負荷適應性強，處理效果穩定，構造簡單，池深度較淺，不需要填料，管理方便，采用機械排泥效果也很好。缺點是停留時間長，池子占地面積較大。
脈沖澄清池[16]適應處理高濁度且濁度變化較大的原水，由于脈沖及絮凝均發生在水下，不宜觀察掌握，因此操作管理要求較高，對水質、水量變化較為敏感，操作管理復雜，需要及時監測，否則會造成出水水質變差。
高密度澄清池（沉淀池）與斜管（斜板）沉淀池的構造基本一致，其最大區別在于將活性污泥進行回流，形成懸浮層，以增強絮凝體的活性和沉淀效果，適應進水濁度的范圍較大，處理后水質較好。但運行操作難度增加，設備投資較高。
斜管沉淀池、斜板沉淀池[17]與平流沉淀池相比，減少了占地面積，改善了水力條件，因此提高了制水生產能力；具有停留時間短，沉淀效率高、抗沖擊負荷能力強等優點。
本項目考慮采用斜管沉淀池。斜管的材質采用乙丙共聚材料。
4.過濾。
過濾是處理工藝中最為重要的一道工序，用以除去在混凝沉淀后的殘留絮體和雜質。根據濾池的結構型式不同，目前常用的池型有普通快濾池、雙閥濾池、虹吸濾池、移動罩沖洗濾池及V型濾池等。下面對常用濾池中的普通快濾池和V型濾池進行分析比較：
V型濾池過濾周期長，采用均質深層砂濾料，濾料層利用率高，截污能力強、濾速高、濾后水質好；反沖洗方式為氣水反沖加表面掃洗，反沖洗強度小，節省沖洗水
量和電耗，反沖洗效果好。單池進、出水設置堰板，使各池進水均勻，進出水不受其他單池的影響，并可根據濾池水位的變化微量調節出水閥門的開啟度，以達到恒
位、恒速過濾的目的。但普通濾池耐負荷沖擊能力強，適合各種規模水廠[18]。
通過比較，確定本工程采用普通快濾池作為過濾工藝。
5.消毒。
消毒對于對污水處理而言雖不是必需的，但對于污水廠出水的安全排放或回用，尤其是對近年來實施較多的工業水中水回用工程，消毒處理已成為必須考慮的工藝步
驟之一，具有非常重要的作用。在污水處理工程中得到廣泛應用消毒方法主要有：液氯、二氧化氯消毒技術和紫外線消毒技術。紫外線消毒與氯消毒的比較如表1所
示。

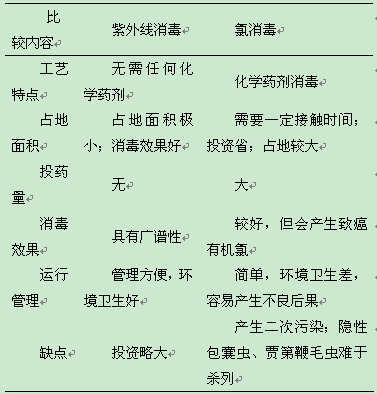

表1 紫外線消毒與氯消毒的比較
通過以上消毒方法的介紹和分析，綜合考慮用于污水消毒工藝的適用性、成熟性、安全性、可靠性及操作運轉的簡單易行和處理費用等因素，紫外線消毒是唯一不會產生消毒副產物的方法，不會產生二次污染問題。
鑒于以上幾點，本設計把紫外消毒作為推薦的消毒方案。
二、污水處理工藝的確定
污水處理廠工藝方案是在進水水質、出水水質，污水處理工藝比較的基礎上制定的。所制定的方案必須能夠使污水廠在設計流量條件下，95%運行時間的出水達到出水水質標準，即達到一級A標準。根據項目特點，經工藝比選，確定本工程污水處理工藝流程。
三、結論
通過污水處理工藝流程方案的比選，并結合當?shù)貙?shí)際，認為采用“水解酸化＋CAST工藝+混凝沉淀過濾”工藝作為本工程的實施方案是可行的，工藝是合理的，且污水處理方法出水水質穩定，污泥易于處理和處置。
參考文獻：
[1]王濤，樓上游．中國城市污水處理工藝現狀比較與分析[J]．西南給排水，2006，28（5）：9-13．
[2]龍波．污水處理工藝方案分析[J]．中國水運，2011，11（7）：189-190．
[3]韓霄，付忠志，梁秀連．水解酸化+SBR工藝處理工業園區廢水[J]．西南給排水，2010，32（3）：19-21．
[4]孫美琴，彭超英．水解酸化-好氧生物法處理工業廢水[J]．工業水處理，2003，23（5）：16-18．
[5]宋宏霞．中水幾種處理工藝流程的選擇[J]．寧夏機械，2005，（2）：32．
[6]魯秀國，饒婷，范俊，等．氧化塘工藝處理規模化養豬場污水[J]．中國給水排水，2009，25（8）：55-57．
[7]劉云平，麥繼婷，林聯泉，等．曝氣生物濾池理論及應用研究[J]．西南給排水，2010，32（3）：6-8．
[8]中秀英，許曉路．若干種有機污水土地處理法研究[J]．環境污染與防治，1995，17（1）：18-21．
[9]耿土鎖．氧化溝生化法在城鎮污水處理中的應用[J]．貴州環?？萍迹?001，7（3）：16-19．
[10]劉曉強，李亞新．AB法污水處理工藝[J]．科技情報開發與經濟，2005，15（16）：124-125．
[11]林英姿，陳麗君，劉海臣，等．CAST工藝污水處理廠設計總結[J]．環境工程，2008，26（6）：22-23．
[12]葉瑞，張發宇，汪家權．往復式隔板絮凝池內部流場數值模擬分析[J]．人民長江，2009，40（1）：79-81．
[13]徐學花．紊流多微渦網格絮凝池與小間距斜板沉淀池的技術應用[J]．技術與應用，2011，（4）：56-57．
[14]李琍．不同形式的絮凝反應池在給水應用中的比較[J]．南港科技與管理，2007，（3）：49-51．
[15]華根福，劉煥芳，湯驊，等．一種新型平流式沉淀池運行效果研究[J]．環境工程，2010，28（1）：23-25．
[16]盧挺，李文哲，楊艷．脈沖澄清池運行情況分析[J]．山西科技，2006，27（4）：57-59．
[17]李焱．穿孔旋流反應斜管沉淀池工作原理及改進[J]．山西科技，2008，（3）：138-139．
[18]陳宇暢，唐三連，邵林廣，等．普通快濾池與V型濾池的性能比較[J]．供水技術，2007，1（5）：41-43．
